Когенерационная установка (КГУ) или Мини-ТЭС(ТЭС-тепловая электро станция) является основным элементом энергоцентра вырабатывающего электрическую и тепловую энергию.
Базой для когенерационной установки (Мини-ТЭС)
может быть газо-поршневая установка (ГПУ) или газо-турбинная установка (ГТУ)

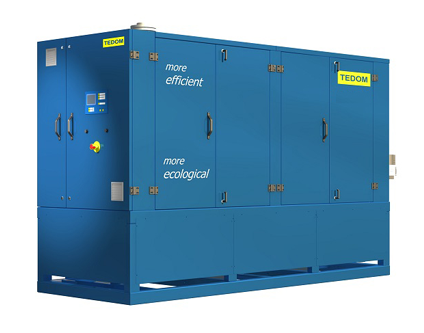

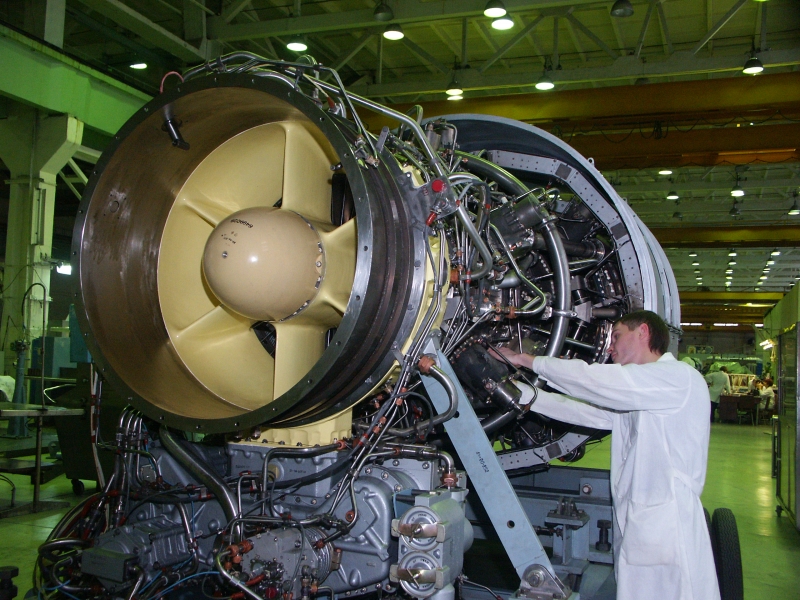

Рис. 1 Газо-поршневая установка (ГПУ) Рис.2 Газо-турбинная установка (ГТУ)
Особенности когенерационных установок:
Количество производимого тепла одной электростанцией зависит от количества производимой ей электроэнергии. При снижении электрической мощности падает количество производимого тепла,и наоборот.
При работе газопоршневой или газотурбинной электростанции нельзя регулировать мощность производимого тепла. Можно лишь только снизить степень его утилизации, направив часть тепла на сброс через системы охлаждения.
Мощность газопоршневых или газотурбинных электростанций следует выбирать исходя, прежде всего, из требуемой электрической мощности энергоблока. Нехватку тепла можно покрыть путем установки дополнительных котлов.
Принципиальные схемы когенерационных установок:

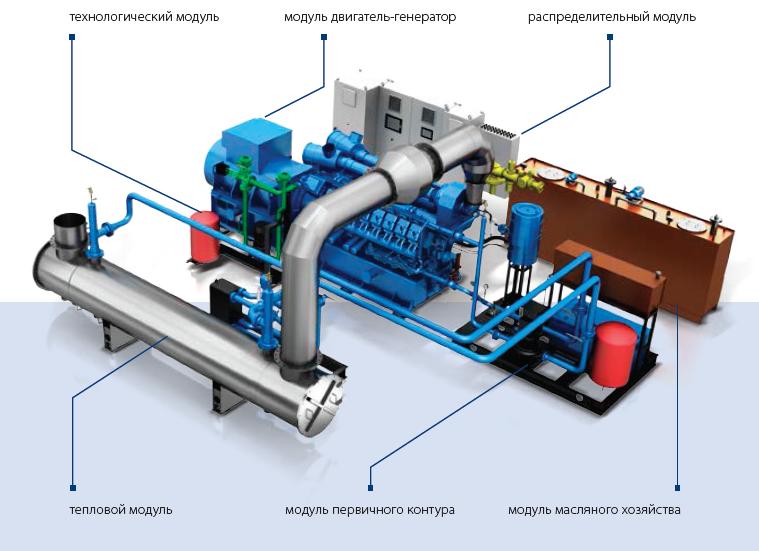

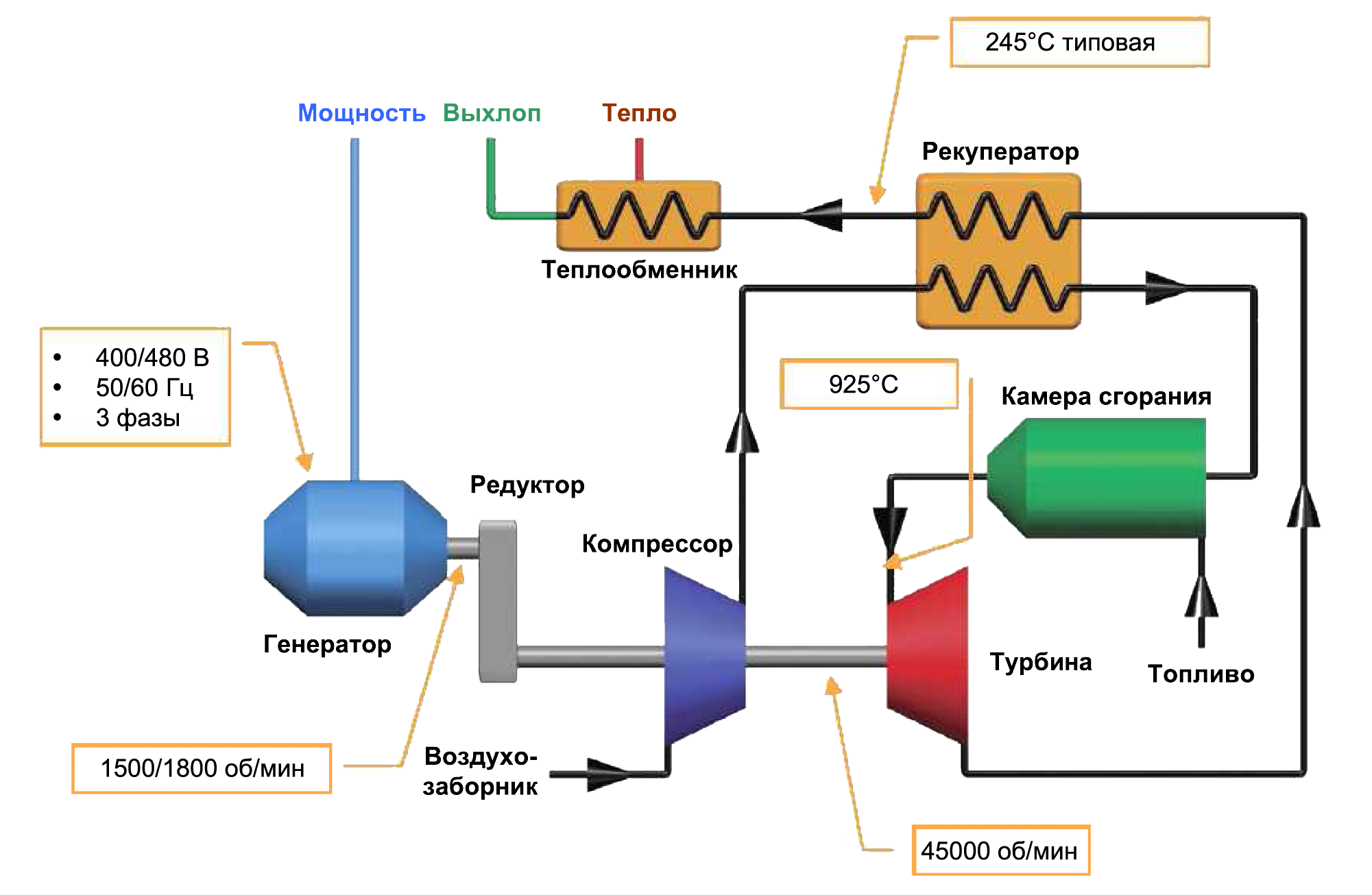

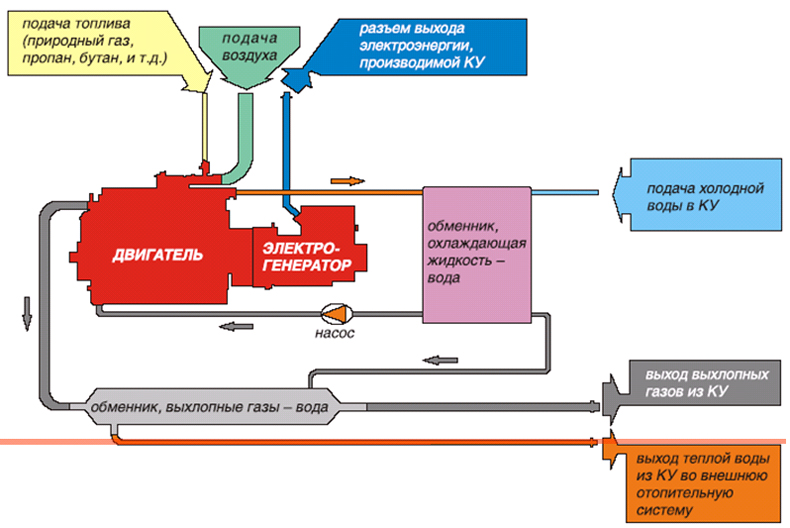

Рис.3 На основе газо-поршневаой установки (ГПУ) Рис.4 На основе газо-турбинной установки (ГТУ)
Сравнение газопоршневых и газотурбинных двигателей по вопросам установки и эксплуатации приведено в таблице 1.
Таблица 1
|
Показатель |
Газопоршневой привод (ГПД) |
Газотурбинный привод (ГТД) |
|
Долговечность |
без ограничения при соблюдении правил эксплуатации и обслуживания |
без ограничения при соблюдении правил эксплуатации и обслуживания |
|
Ремонтопригодность |
ремонт производится на месте ремонт требует меньше времени |
ремонт производится на специальных заводах затраты времени и денег на транспортировку, центровку и т.д. |
|
Сохраняемость |
не теряет свойств при правильном хранении может перевозиться любым видом транспорта |
не теряет свойств при правильном хранении транспортировка железнодорожным транспортом не желательна |
|
Экономичность |
КПД мало меняется при нагрузке от 100% до 50% мощности |
КПД резко снижается на частичных нагрузках |
|
Удельный расход топлива при 100% и 50% нагрузках |
9,3…11,6 МДж/кВт·ч |
13,2…17,7 МДж/кВт·ч |
|
Падение напряжения и время восстановления после 50% наброса нагрузки |
22% |
40% |
|
Влияние переменной нагрузки |
не желательна долгая работа на нагрузках менее 40% (сильно влияет на интервалы обслуживания) при меньшей единичной мощности агрегата, более гибкая работа электростанции в целом и выше надежность энергоснабжения |
работа на частичных нагрузках (менее 50%) не влияет на состояние турбины при высокой единичной мощности агрегата, отключение вызывает потерю 30…50% мощности электростанции |
|
Размещение в здании |
требует больше места, т.к. имеет больший вес на единицу мощности не требует компрессора для дожима газа, рабочее давление газа на входе - 0,01…0,35 бар |
при мощности электростанции 5 МВт выигрыш от меньшего размера помещения не значителен минимальное рабочее давление газа на входе - 12 бар, требуется газ высокого давления, либо дожимной компрессор, а так же оборудование для запуска турбины |
|
Обслуживание |
останов после 1000-2000 ч. работы, замена масла кап. ремонт через 60000 ч., выполняется на месте установки |
останов после каждых 2000 ч. (данные фирмы Solar) кап. ремонт через 60000 ч., выполняется на специальном заводе |
По оценкам большинства аналитиков, установка КГУ на базе газовых турбин наиболее выгодна на крупных промышленных предприятиях, которые имеют значительные (больше 8…10 МВт) электрические нагрузки, собственную производственную базу, высококвалифицированный персонал для эксплуатации установки, и имеют ввод газа высокого давления.
КГУ (Мини-ТЭС) на базе газопоршневых двигателей перспективны в качестве основного источника электроэнергии и тепла на предприятиях самого широкого диапазона деятельности, например:
- в гостиницах, санаториях, пансионатах и предприятиях пищевой промышленности;
- на деревообрабатывающих, химических и других предприятиях;
- в тепличных хозяйствах, на птицефермах и животноводческих комплексах.
Варианты исполнения КГУ на базе газопоршневых двигателей:

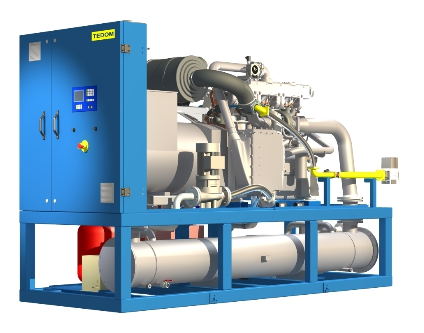

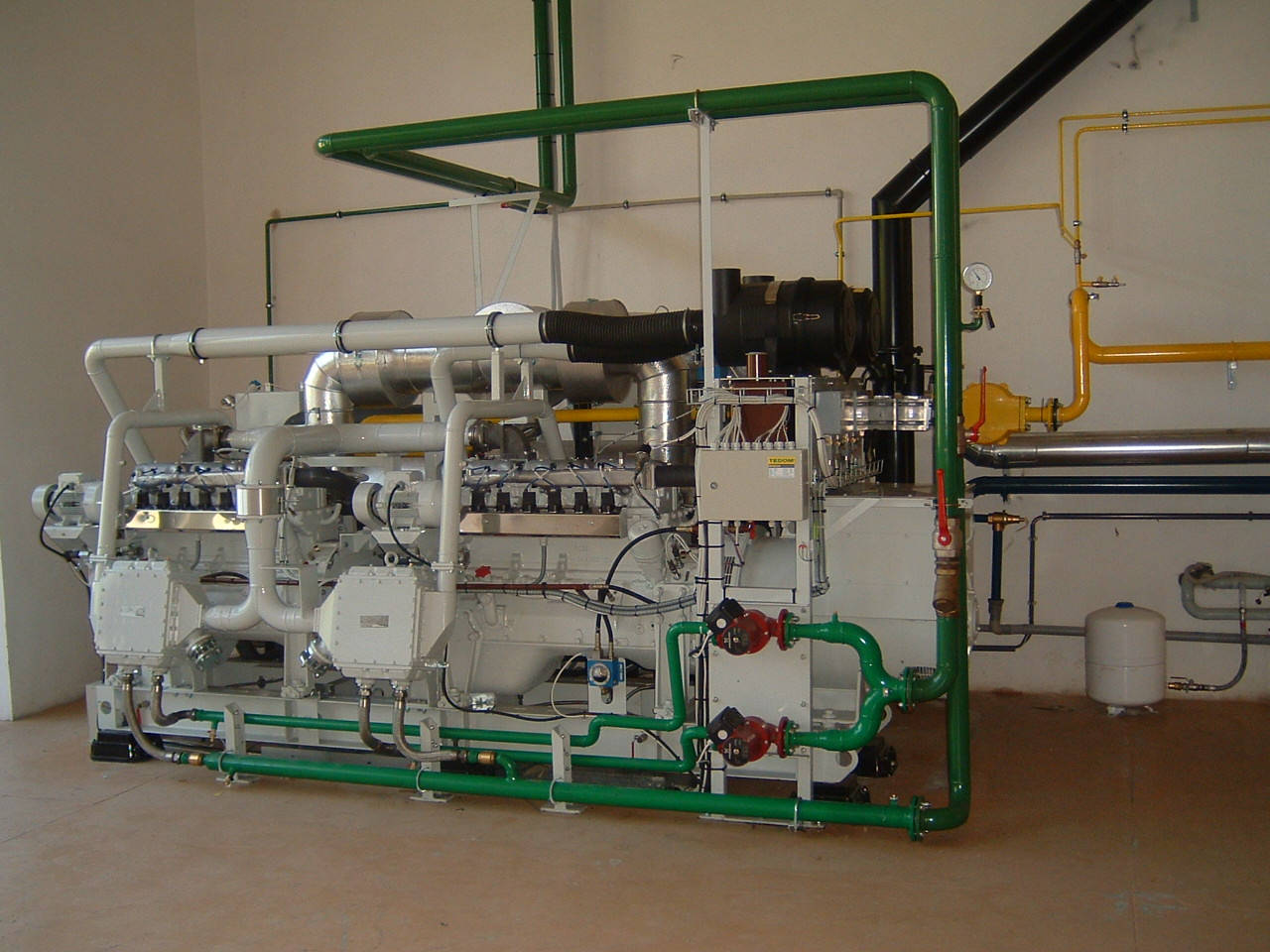

Исполнение открытое на раме без шумозащитного кожуха

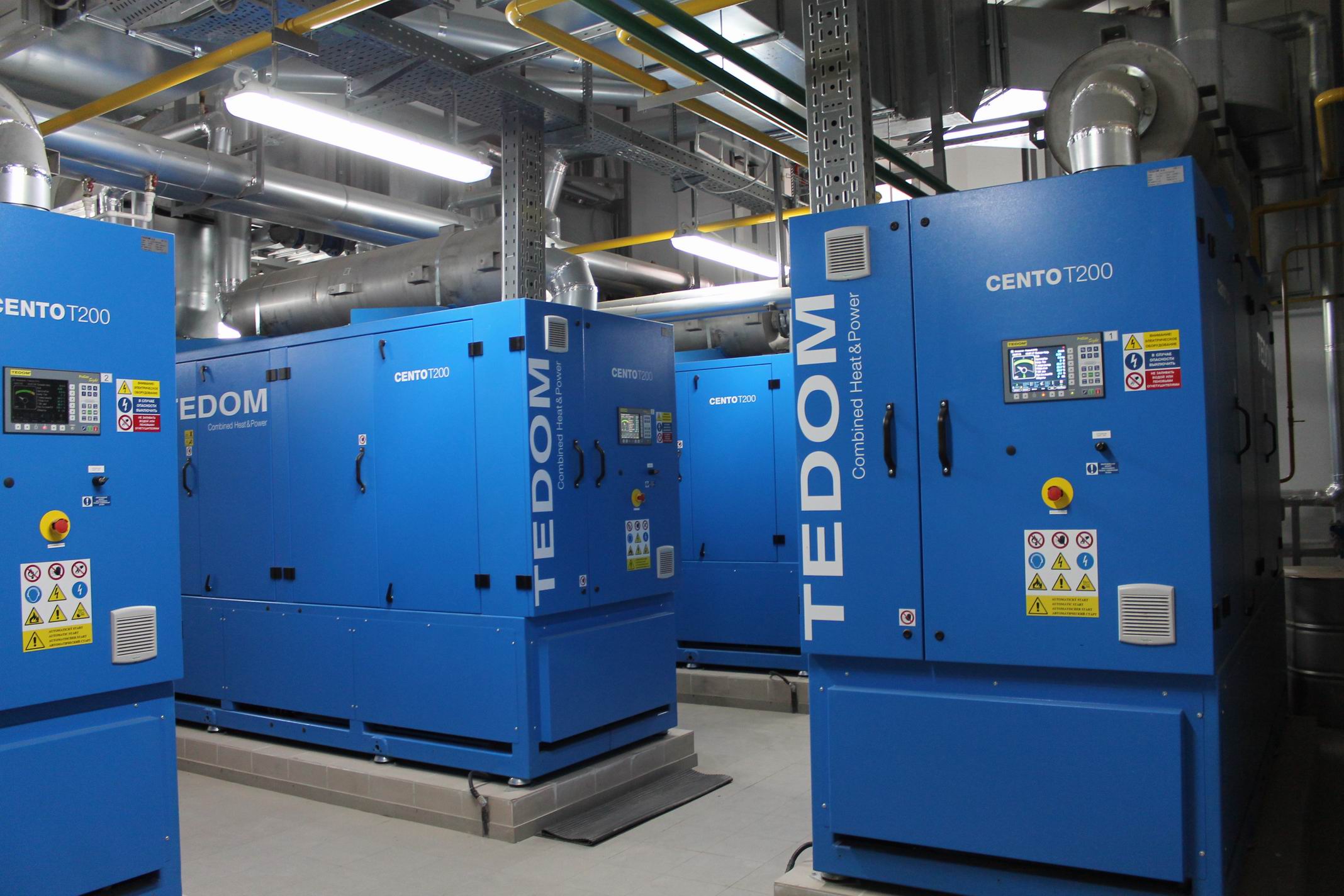

Исполнение блочное в шумозащитном кожухе

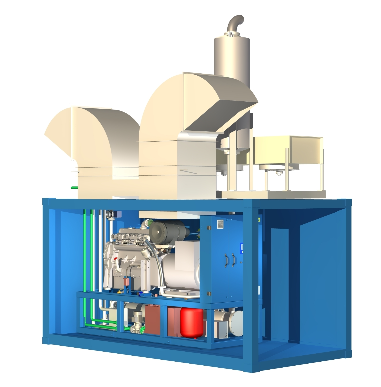

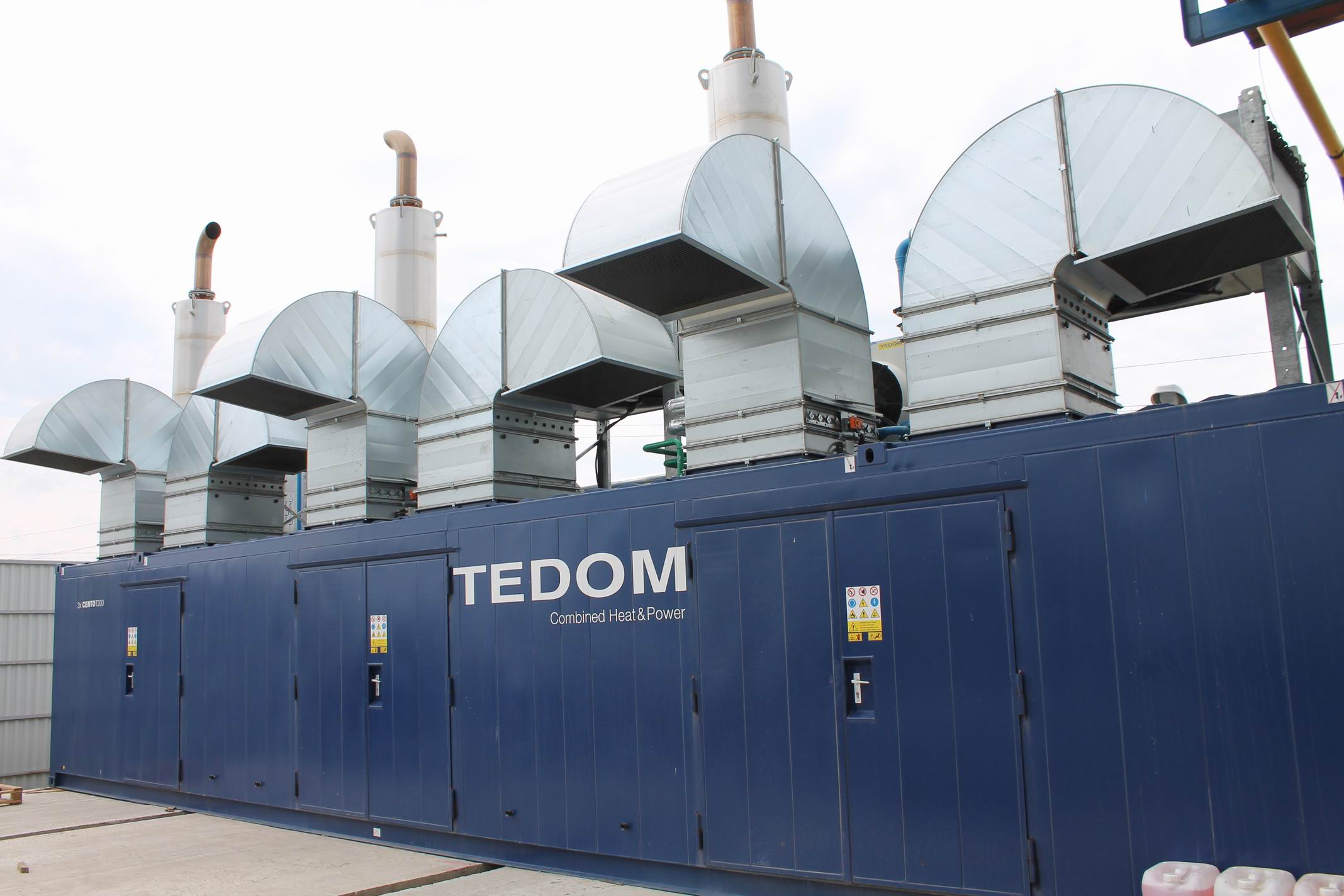

Исполнение в оборудованном автономном контейнере
ГК "ЭнергоКомплекс" специализируется на инсталяции газопоршневых когенерационных установок в диапазоне мощностей от 30 кВт, выполняет проект, монтаж, пусконаладку и сервисное обслуживание поставляемых энергоустановок.
ГК "ЭнергоКомплекс" - официальный партнер компаний TEDOM (Чехия) , Buderus (BOSCH) (Германия), WOLF (Германия)
Сократите свои расходы за электроэнергию в 2-3 раза
за счет использования мини-ТЭС на основе газопоршневой установки.
Быстрая окупаемость проекта (от 2х до 5 лет)
(условия окупаемости и пример расчета окупаемости можно посмотреть здесь)
Автономность.
Бесплатное тепло.
Мы всегда готовы сделать для вас уникальное предложение.
